Ref. 1322P-VH3

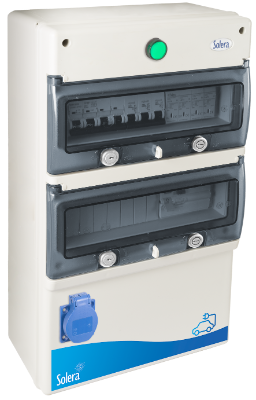

Quadro di carica per veicolo elettrico, 22 elementi
Quadri di protezione per punti di ricarica (Modalità 3) di veicoli elettrici + punto di ricarica (Modalità 2). 22 elementi. Dimensioni 270x500x160 Protezione generale • Protezione IGA 2P, 50A. Classe C. 6kA. • Limitatore da sovratensioni permanenti. • Limitatore da sovratensioni transitorie. Protezione per punto di ricarica (Modalità 3) • Protezione magnetotermica 2P, 40A. Curva C. 6kA. • Protettore differenziale superimmunizzato. 2P, 40A, 30mA. • Potenza massima: 9,2kW. Punto di ricarica (Modalità 2) • Protezione magnetotermica 2P, 10A. Curva C. 6kA. • Presa quadrata Schuko 2P+T, 16A, 250V, IP67 • Protettore differenziale superimmunizato. 2P, 40A, 30mA. • Potenza massima: 2,3kW.
Applicazioni abituali: Ambiente domestico
Aggiungi ai miei download
Aggiunto ai miei download
Aggiungi ai miei download
Aggiunto ai miei download
Prodotti complementari
Caratteristiche
Tipo di involucro Distribuzione
Metodo di installazione Superficie
Uso Domestico/Terziario
Tipo di ubicazione Esterno e interno
N. moduli (18mm) 22
Moduli per fila 22
Profilo DIN in metallo Sì
Dimensioni esterne (mm) (larghezza x altezza x profondità) 270x500x160
Materiale cassetta Isolante
Materiale telaio e anta Isolante
Colore della cassetta Grigio (RAL7035)
Colore del coperchio Grigio (RAL 7035)
Colore dell’anta Fumé
Apertura dell’anta Verticale
Tipo di accesso Con punti di centraggio.
Sigillabile Sì
Collegabile Verticalmente e orizzontalmente
Sistema di chiusura del coperchio Vite metallica ultrarapida
Sistema di chiusura dell’anta Maniglia
Possibilità di montaggio con lucchetto Si (no incluido)
Possibilità di montaggio chiave Sì (Non inclusa)
Possibilità di montaggio profilo DIN Sì (nclusa)
Dati tecnici e normativa
Dati tecnici
Grado di protezione (IP) IP65
Grado di protezione (IK) IK08
Resistenza agli shock da impatto Forte
Classe di isolamento Classe II
Resistenza UV Sì
Privo di alogeni Sì
Adatto per ambienti salini Sì
Normativa
Marcatura CE Sì
Marcatura UK Sì
Marcatura CMim Sì
Conforme alla Normativa UNE-EN 62208: 2012
Conforme alla Normativa UNE/EN UNE-EN 61439-1: 2021
UNE-EN 61439-3: 2012
UNE-EN 61439-4: 2013
UNE-EN 61439-3: 2012
UNE-EN 61439-4: 2013
Conforme REBT Sì
Conforme alla Direttiva Europea 2014/35/UE. Direttiva bassa tensione Sì
Sostenibilità
Conforme alla Direttiva Europea 2011/65/UE (RoHS) La cassetta non corrisponde alla definizione di Apparecchio elettrico ed elettronico (AEE), ma i dispositivi incorporati sono interessati singolarmente.
Conforme alla Direttiva Europea 2012/19/UE (WEEE2) La cassetta non corrisponde alla definizione di Apparecchio elettrico ed elettronico (AEE), ma i dispositivi incorporati sono interessati singolarmente.
Conforme alla Normativa (RoHS) UNE-EN IEC 63000:2022
Logistica e imballaggio
Codice EAN unitario 8423220232594
Codice EAN confezione 8423220232594
Codice EAN imballaggio 18423220232591
Vs. confezione 0
Vs. imballaggio 1
Vs. pallet 99999
Codice tariffario 85371098
Documentazione e download
Cajas de distribución IP65, IK08 (Ed. 2024)
