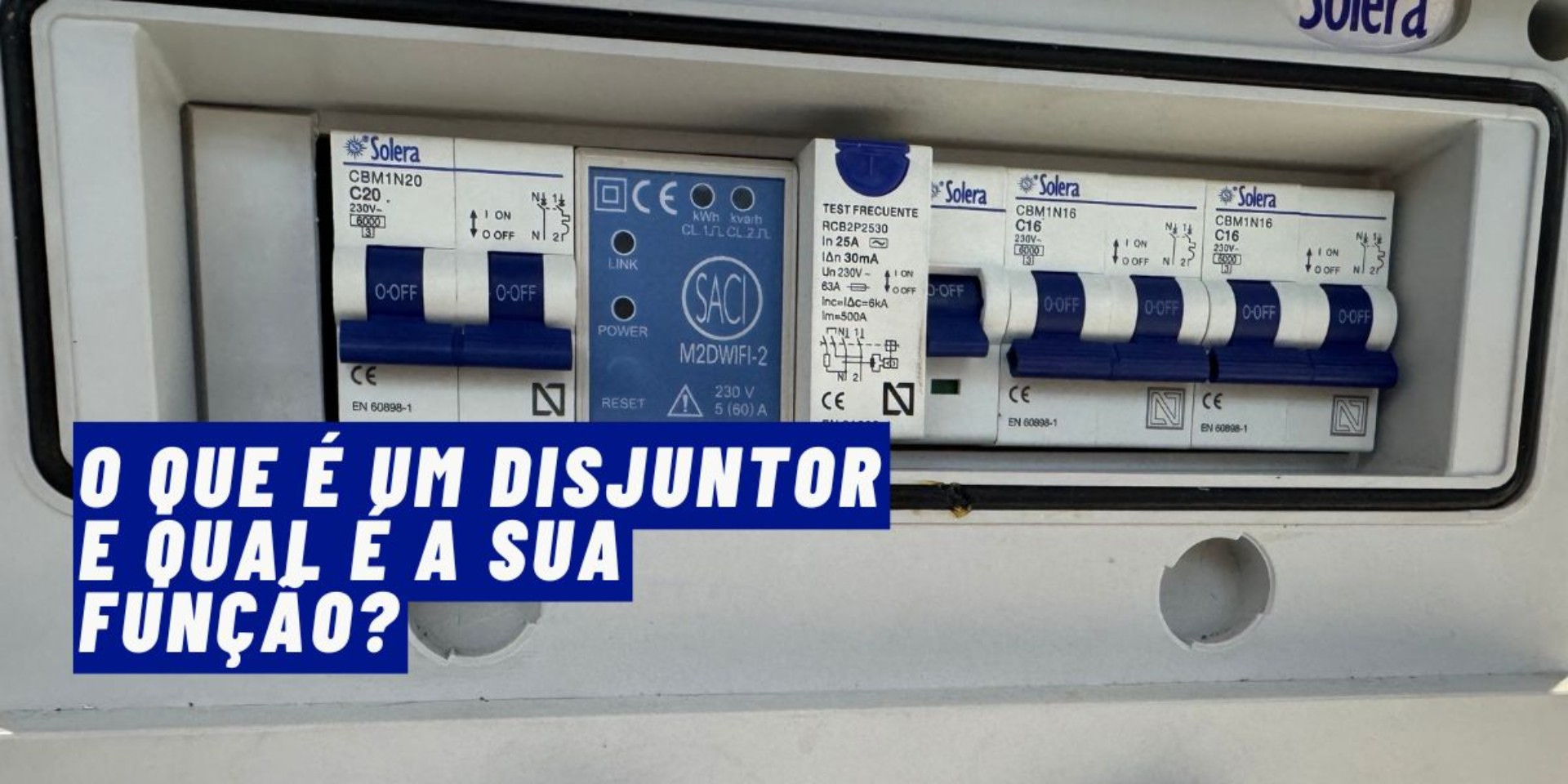

O que é um disjuntor e qual é a sua função?

O disjuntor, também conhecido como disjuntor termomagnético, é um dispositivo essencial em instalações elétricas modernas. Ele protege os circuitos contra sobrecargas e curtos-circuitos, garantindo a segurança do sistema e dos usuários. Sua função é interromper o fluxo de corrente elétrica em situações de risco, protegendo equipamentos e prevenindo acidentes. Combinando proteção térmica e magnética, o disjuntor é uma solução eficaz para segurança elétrica.

Nos tópicos a seguir, exploraremos seu funcionamento, importância, tipos de dispositivos complementares e como escolher o modelo ideal para diferentes necessidades.

O que é um disjuntor?

Um disjuntor é um dispositivo projetado para oferecer proteção dupla, unindo dois sistemas que trabalham juntos para garantir a segurança elétrica de um circuito:

• Proteção térmica: Detecta sobrecargas, que ocorrem quando o circuito transporta uma corrente superior à sua capacidade durante longos períodos. O sistema utiliza uma lâmina bimetálica que, ao se deformar com o calor, interrompe o circuito, prevenindo danos.
• Proteção magnética: Ativa-se em casos de curto-circuito, quando ocorre um aumento súbito e intenso da corrente. Esse sistema usa um campo magnético para desconectar rapidamente o circuito, protegendo equipamentos e cabos.

Diferente de fusíveis, os disjuntores podem ser religados manualmente após uma interrupção, tornando-os mais práticos e duradouros.

Por que os disjuntores são importantes?

Os disjuntores desempenham um papel crucial na segurança e eficiência das instalações elétricas. Sua importância reside em três aspectos principais:

• Prevenção de incêndios: Sobrecarregas podem causar superaquecimento nos fios e aumentar o risco de incêndios. Os disjuntores interrompem automaticamente o circuito em tais casos.
• Proteção de equipamentos: Dispositivos modernos são sensíveis a variações de corrente. Os disjuntores evitam danos irreversíveis causados por sobrecargas e curtos-circuitos.
• Segurança das pessoas: Ao cortar o fornecimento de energia em situações perigosas, os disjuntores reduzem o risco de choques elétricos e protegem os usuários.

Essas funções tornam o disjuntor indispensável para a confiabilidade das instalações elétricas e a segurança de pessoas e equipamentos.

Como funciona um disjuntor?

O funcionamento do disjuntor combina proteção térmica e magnética, ativadas conforme a situação:

1. Sobrecargas: Quando a corrente excede a capacidade do circuito por períodos prolongados, a proteção térmica entra em ação. A lâmina bimetálica se deforma com o calor, interrompendo a corrente antes que danos ocorram.
2. Curtos-circuitos: Resultam do contato direto entre condutores, gerando picos de corrente. O sistema magnético detecta a anomalia e desativa o circuito instantaneamente.

Depois de acionado, o disjuntor pode ser religado manualmente, mas isso só deve ser feito após identificar e corrigir a causa do problema.

Disjuntores e dispositivos complementares

Os disjuntores são eficazes, mas geralmente trabalham em conjunto com outros dispositivos para oferecer proteção completa:

• Diferenciais residuais (DRs): Enquanto o disjuntor protege contra sobrecargas e curtos, os DRs detectam correntes de fuga à terra, evitando choques elétricos.
• Fusíveis: Protegem contra sobrecorrentes, mas precisam ser substituídos após o acionamento, o que os torna menos práticos.
• Dispositivos contra surtos (DPS): Protegem equipamentos sensíveis contra surtos de tensão causados por raios ou oscilações elétricas.

A combinação de disjuntores e outros dispositivos garante maior segurança em qualquer sistema elétrico.

Dispositivos necessários para instalar um disjuntor

A instalação de um disjuntor exige outros dispositivos que complementam sua operação e garantem um sistema seguro e eficiente:

1. Quadros de distribuição: Organizam e protegem os disjuntores e outros dispositivos, facilitando a manutenção.
2. Diferenciais residuais (DRs): Complementam os disjuntores, oferecendo proteção adicional contra fugas de corrente.
3. Relés térmicos: Detectam sobrecargas prolongadas, protegendo motores e outros equipamentos industriais.
4. Bornes de conexão: Garantem conexões seguras entre fios e dispositivos, evitando falhas por conexões frouxas.
5. Cabos elétricos: Condutores de alta qualidade são essenciais para garantir a transmissão segura de energia.

Esses componentes, quando combinados, formam um sistema robusto e confiável.

Aplicações dos disjuntores

Os disjuntores são amplamente usados em diferentes contextos, garantindo proteção e eficiência:

1. Residências: Protegem circuitos domésticos, como iluminação, tomadas e eletrodomésticos.
2. Comércios: Garantem a segurança de sistemas essenciais, como climatização e redes de informática.
3. Indústrias: Protegem máquinas pesadas e sistemas complexos, reduzindo custos de manutenção e paradas.
4. Sistemas renováveis: Em instalações solares e eólicas, protegem inversores e outros componentes contra falhas elétricas.

Independentemente do setor, os disjuntores são indispensáveis para segurança e longevidade do sistema.

Como escolher o disjuntor ideal?

Escolher o disjuntor certo é fundamental para garantir proteção adequada. Os principais critérios são:

1. Corrente nominal: Indica a carga máxima suportada pelo disjuntor antes de ser acionado. Deve ser compatível com o circuito.
2. Capacidade de interrupção: Define a capacidade de lidar com picos de corrente em curtos-circuitos. É essencial escolher um valor compatível com o sistema.
3. Número de polos: Variam conforme a instalação, protegendo de um a três condutores.
4. Normas técnicas: Certifique-se de que o disjuntor atenda às normas como a IEC 60898-1, garantindo qualidade e segurança.

Uma escolha correta assegura eficiência e proteção duradoura para qualquer sistema.

Solera e os disjuntores

Na Solera, priorizamos a segurança e a confiabilidade em nossos produtos. Nosso catálogo oferece uma ampla variedade de disjuntores e dispositivos complementares, todos fabricados de acordo com rigorosas normas internacionais. Projetados para aplicações residenciais e industriais, nossos produtos combinam desempenho duradouro com máxima segurança.

Explore nosso catálogo e descubra como a Solera pode atender às suas necessidades de proteção elétrica com soluções completas e acessíveis.
